透明导电薄膜是一类兼具光学透明和导电性的光电功能材料，在触摸屏、显示器及光伏电池等领域有着广泛应用。目前商用的透明导电薄膜均为电子型（n型），主要因为空穴型透明导电薄膜由于O-2p轨道的局域化、大的空穴有效质量和载流子自补偿效应，其光电性能远落后于n型透明导电薄膜，这严重阻碍了新型透明电子器件的发展。
研究人员通过理论计算发现，铜铁矿结构CuRhO2材料是一种间接带隙半导体，Cu+的d轨道与O2-的2p轨道可进行杂化，从而减弱价带顶附近载流子的局域化，实现p型高电导率；另一方面该材料在可见光及近红外波段表现出弱的光吸收行为，具有高透过率。研究人员在前期金属型铜铁矿薄膜的研究基础上(Advanced Functional Materials, 30, 2002375(2020))，采用非真空工艺进一步获得了大尺寸p型CuRhO2透明导电薄膜。该薄膜表现出c轴自组装织构生长特征，有利于其在ab面内载流子的传输。另外，由于Rh3+大的离子半径可实现空穴型载流子重掺杂，使得Mg掺杂CuRhO2具有非常高的室温电导率（735 S/cm）、高的近红外波段透过率（85~60%）及低的室温方块电阻（4.28~0.18 kΩ/sq）。这种高性能的p型透明导电薄膜的发现，为后续基于透明n型及p型薄膜的高性能全透明异质结构筑及应用提供了一种潜在的候选材料。

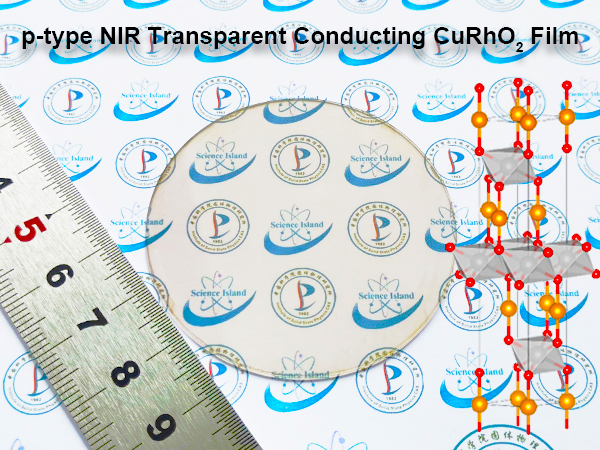

图1. 近红外透明导电CuRhO2（2英寸）薄膜实物图。

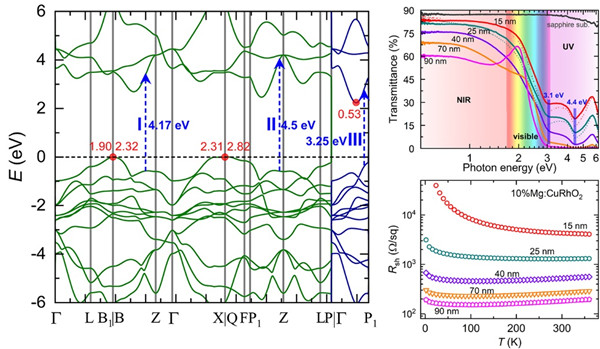

图2. CuRhO2能带结构及10%Mg:CuRhO2薄膜光学透过率和室温方块电阻。
