2024年12月03日
星期二
近日，西安光机所光子制造中心贺斌副研究员团队采用超快激光在玻璃材料与金属合金、单晶硅等异质材料微焊接方面取得了突破性进展。
据了解，该团队采用超快激光微焊技术，实现了多种玻璃材料（硅酸盐玻璃、蓝宝石玻璃、石英玻璃）与单晶硅、合金（铜合金、铝合金、钛合金）等异质材料的高强度直接焊接，目前完成的航天航空关重件样件已通过性能测试，技术成熟度达到工程应用水平。这是自2019年初美国PolaOnyx公司和英国Heriot-Watt University大学报道相关技术以来，我国科研机构在该领域做出的一次技术突破，目前该技术已达到国际先进水平并已授权国家发明专利（专利号：ZL 201711076209.6）。

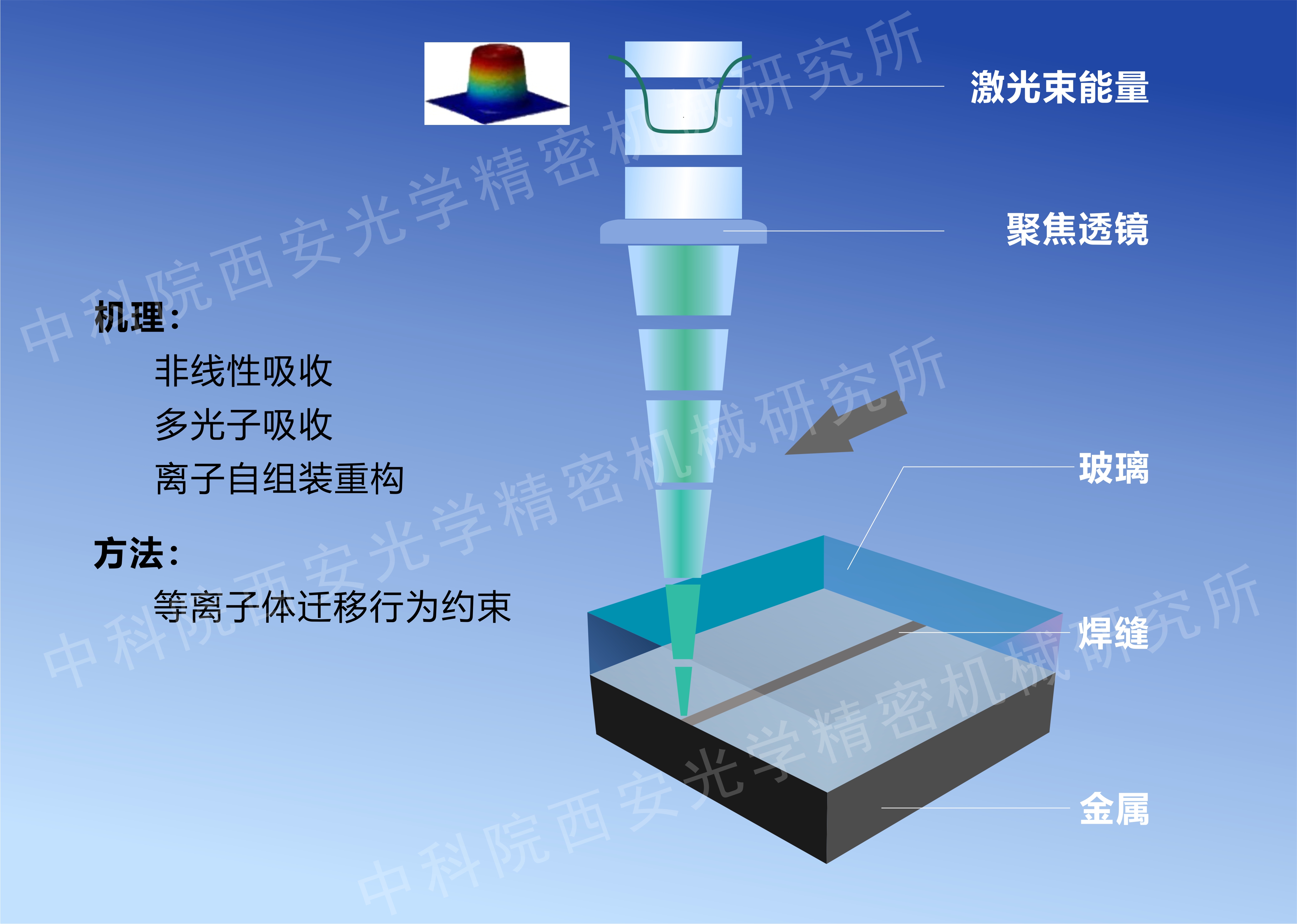

玻璃材料超快激光微焊接原理图
超快激光玻璃微焊接技术是基于超快激光能量非线性吸收机制，使异种材料在结合界面微小尺度范围内等离子体化后再重构实现连接的精密焊接技术。经测试，目前多种玻璃材料与铜、钛等合金及单晶硅材料的焊接样剪切强度可达到14.5~30.2 MPa；焊缝经过-55℃~120℃的高低温循环100次后焊缝力学性能保持不变，在氦气检漏测试中焊缝气密性可达到（2.8~5）×10-9 Pa·m3/s，各项性能均已达到相关标准要求，目前已开始相关部件的中小批量加工试制。团队已经与国内航空航天相关院所达成合作机制，推进该技术的产业化进程。
贺斌副研究员自2017年起与德国弗朗霍夫激光技术研究所（Fraunhofer ILT）微焊接团队开展合作研究，于2018年底首次提出基于等离子体迁移行为约束的超快激光玻璃材料微焊接技术，解决了长期以来微焊接工艺对预焊接件表面质量要求过高而无法适应工程实际需求的瓶颈问题。在西安光机所工作期间，他在激光微焊接及精细3D打印技术方面开展研究并建立相关课题组。

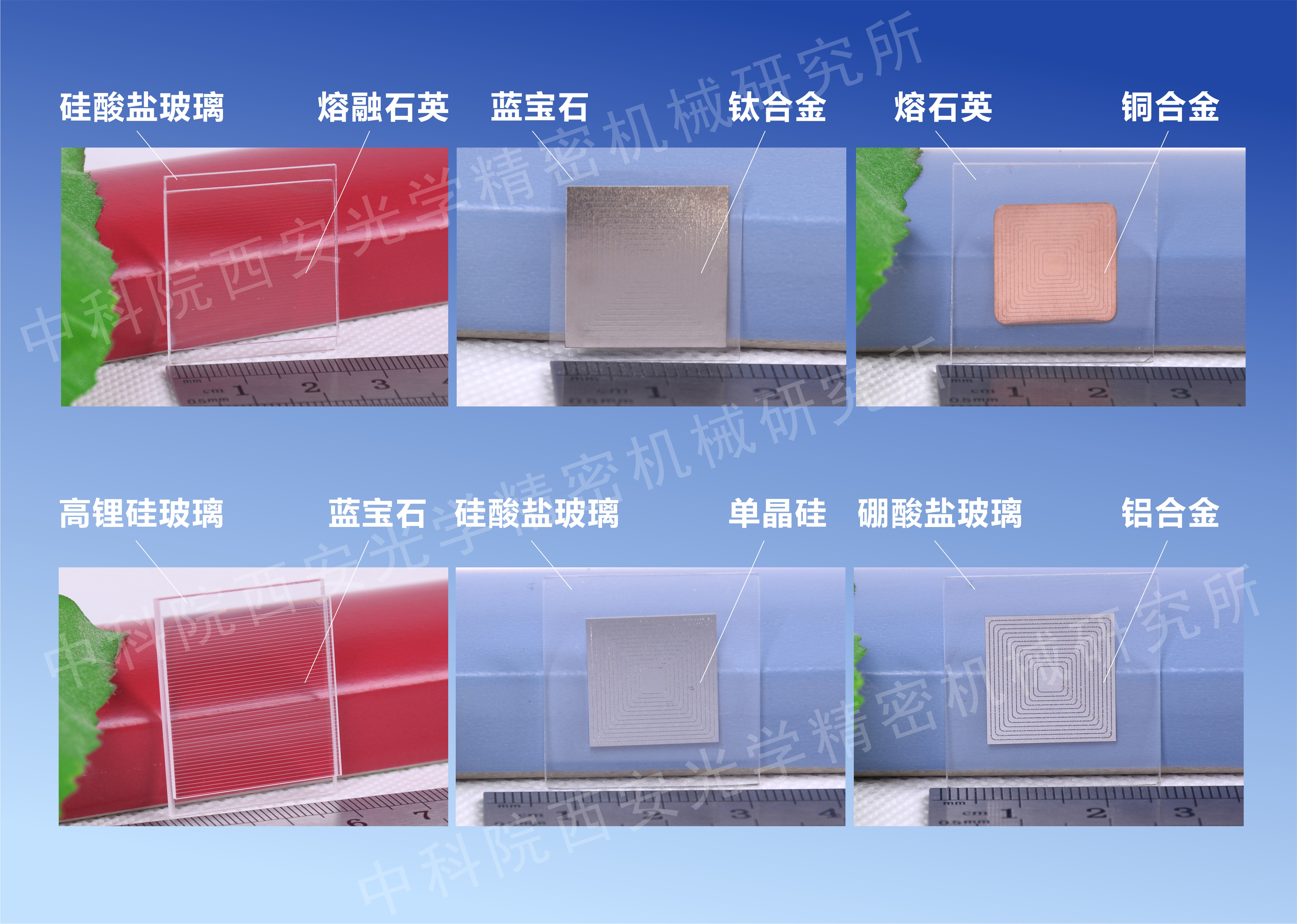

玻璃材料超快激光微焊接样件图
新闻链接：http://opt.cas.cn/gb2019/xwzx/tpxw/202007/t20200709_5621614.html
免责声明：
网站内容来源于互联网，由网络编辑负责审查，目的在于传递信息，提供专业服务，不代表本网站平台赞同其观点和对其真实性负责。如因内容、版权问题存在异议的，请与我们取得联系，我们将协调给予处理（按照法规支付稿费或删除），联系方式：ahos@aiofm.ac.cn 。网站平台将加强监控与审核，一旦发现违反规定的内容，按国家法规处理，处理时间不超过24小时。
版权所有：安徽省光学学会（社证字第 0156号）
地址：安徽省合肥市蜀山湖路350号中科院安徽光机所一号楼
EMAIL：ahos@aiofm.ac.cn
