结构决定性能。原子的短程有序（SRO）能够为材料提供丰富的物理、化学特性以及相应的技术应用。对SRO进行精确测定，判断SRO属于位移型还是组分型，以及定量确定SRO的空间原子构型和组成，主要取决于实空间中的成像技术和倒易空间中的测量方法。目前，主流的方法是根据衍射数据并借助团簇模型搭建组分的短程有序，但由于SRO原子构型的多解性，材料科学工程中的合成-结构-性能的经典相关性仍然存在着不确定性。
基于球差矫正电镜原子分辨率的高角环形暗场(HAADF)像和CalAtom等图像处理软件，课题组搭建了两种极端情况的二维模型来分别研究原子位移和空位分布对短程有序的影响，即纯组分变化模型和纯位移变化模型，（注：实际过程可能是二者共同作用的结果）通过比对模型的FFT图和实验的电子衍射花样，确定两种模型对短程有序的贡献。研究表明：Nb0.8CoSb中空位主要以长程有序形式存在，而位移则以短程有序形式存在，故首次在原子尺度观察到一种以原子位移为主导的短程有序结构。华南农业大学林芳教授，美国Clemson大学贺健教授为共同通讯作者，浙江大学朱铁军教授研究组参与并提供试样给本研究。

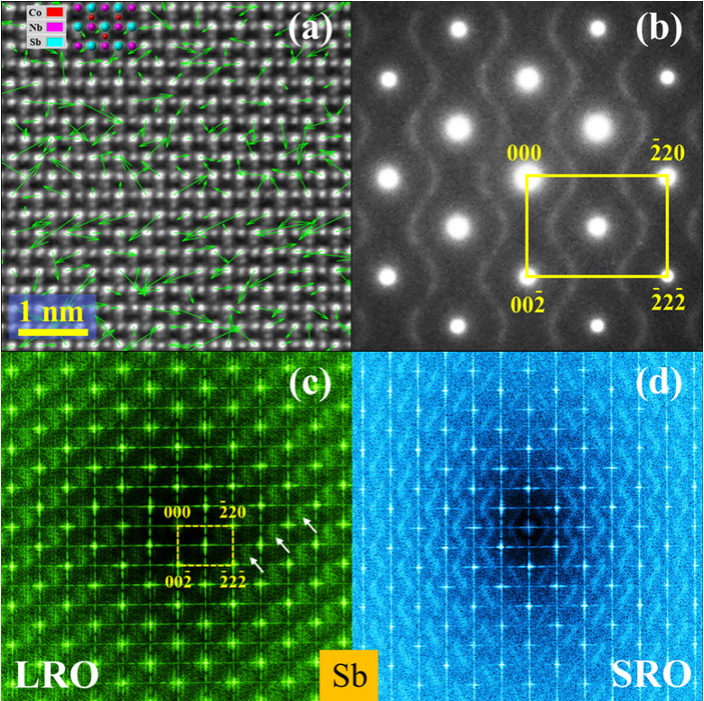

(a) 叠加了原子偏移箭头的Nb0.8CoSb原子分辨率的HAADF像
(b) Nb0.8CoSb沿[110]带轴的选区电子衍射花样
(c) 纯组分变化模型：包含实际强度，理想原子位置信息的FFT图
(d) 纯位移变化模型：包含实际原子位置，理想强度信息的FFT图
原文链接：
https://pubs.rsc.org/en/content/articlelanding/2020/NR/D0NR04957C#!divAbstract
